کاربردهای ترانسمیتر فشار در صنعت و زندگی روزمره
در بسیاری از صنایع و حتی مصارف روزمره، کنترل فشار سیالات اهمیت حیاتی دارد. فشار بیش از حد میتواند منجر به انفجار یا خرابی تجهیزات شود و فشار کمتر از حد مطلوب نیز عملکرد سیستم را مختل میکند. برای پایش دقیق فشار و انتقال اطلاعات به سیستمهای کنترلی، تجهیزی به نام ترانسمیتر فشار (Pressure Transmitter) مورد استفاده قرار میگیرد. این ابزار کوچک اما حیاتی، دادههای مربوط به فشار را به سیگنالهای الکتریکی تبدیل کرده و به سیستمهای اتوماسیون صنعتی ارسال میکند. به همین دلیل، ترانسمیتر فشار یکی از پرکاربردترین تجهیزات در حوزه ابزار دقیق به شمار میرود.
ترانسمیتر فشار چیست؟
ترانسمیتر فشار دستگاهی است که فشار یک سیال (مایع یا گاز) را اندازهگیری کرده و آن را به یک سیگنال استاندارد الکتریکی یا دیجیتال تبدیل میکند. این سیگنال سپس به سیستمهای کنترل مانند PLC یا SCADA منتقل میشود تا فرآیندها بهطور دقیق مدیریت شوند. تفاوت اصلی ترانسمیتر فشار با سوئیچ فشار در این است که سوئیچ فشار تنها در یک نقطه مشخص عمل قطع یا وصل را انجام میدهد، اما ترانسمیتر فشار قادر است فشار را بهصورت پیوسته و دقیق اندازهگیری و گزارش کند.
برای مثال، در یک پالایشگاه، ترانسمیتر فشار میتواند فشار خطوط انتقال نفت را بهطور مداوم پایش کرده و در صورت تغییرات غیرعادی، سیستم کنترلی را مطلع سازد. این ویژگی باعث میشود فرآیندها ایمنتر، دقیقتر و اقتصادیتر باشند.
نحوه عملکرد ترانسمیتر فشار
ترانسمیتر فشار در اصل یک مبدل هوشمند است که فشار سیال را به زبان قابل فهم برای سیستمهای کنترلی تبدیل میکند. این فرآیند چند مرحله دارد که هر کدام نقش حیاتی در دقت و پایداری اندازهگیری ایفا میکنند:
1. سنسور فشار
اولین بخش، سنسور فشار است. این سنسور مانند چشم ترانسمیتر عمل میکند و تغییرات فشار سیال را حس میکند. بسته به فناوری ساخت، سنسور میتواند:
- پیزوالکتریک باشد: در این حالت، کریستالهای پیزوالکتریک تحت فشار تغییر شکل داده و ولتاژ تولید میکنند.
- خازنی باشد: تغییر فشار باعث تغییر فاصله صفحات خازن و در نتیجه تغییر ظرفیت خازنی میشود.
- مقاومتی (Strain Gauge) باشد: فشار وارد شده مقاومت الکتریکی یک عنصر را تغییر میدهد و این تغییر بهعنوان سیگنال اولیه ثبت میشود.
هر کدام از این فناوریها مزایا و محدودیتهای خاص خود را دارند، اما هدف مشترک همه آنها تبدیل فشار مکانیکی به یک سیگنال الکتریکی اولیه است.
2. مدار الکترونیکی
سیگنال خامی که از سنسور دریافت میشود، معمولاً ضعیف و غیرقابل استفاده مستقیم است. اینجاست که مدار الکترونیکی وارد عمل میشود. وظیفه این مدار:
- تقویت سیگنال خام
- حذف نویز و خطاهای احتمالی
- تبدیل سیگنال به یک خروجی استاندارد و پایدار
به بیان ساده، مدار الکترونیکی مانند مغز ترانسمیتر عمل میکند؛ دادههای خام را پردازش کرده و آنها را به شکل قابل فهم برای سیستمهای کنترلی آماده میسازد.
3. خروجی سیگنال
پس از پردازش، نوبت به ارسال اطلاعات میرسد. خروجی ترانسمیتر فشار معمولاً به دو شکل ارائه میشود:
- آنالوگ: جریان 4-20 میلیآمپر یا ولتاژ 0-10 ولت. این خروجیها استاندارد جهانی هستند و تقریباً همه سیستمهای کنترلی قادر به خواندن آنها هستند.
- دیجیتال: در مدلهای پیشرفتهتر، خروجی میتواند بهصورت پروتکلهای ارتباطی مانند HART، Modbus یا Profibus باشد. این پروتکلها امکان انتقال دادههای دقیقتر و حتی اطلاعات جانبی مانند دما یا وضعیت سلامت دستگاه را فراهم میکنند.
چرخه عملکرد
فرآیند کلی به این صورت است:
- فشار سیال وارد سنسور میشود.
- سنسور تغییر فشار را به یک سیگنال الکتریکی اولیه تبدیل میکند.
- مدار الکترونیکی این سیگنال را تقویت و استانداردسازی میکند.
- خروجی نهایی به سیستم کنترل (مثلاً PLC یا SCADA) ارسال میشود.
این چرخه بهطور مداوم و لحظهای تکرار میشود و باعث میشود فشار در هر لحظه با دقت بالا پایش شود.
اگر بخواهیم سادهتر بگوییم: ترانسمیتر فشار مثل یک متر هوشمند است که نهتنها فشار را اندازهگیری میکند، بلکه آن را به زبان قابل فهم برای سیستمهای کنترلی ترجمه کرده و گزارش میدهد.

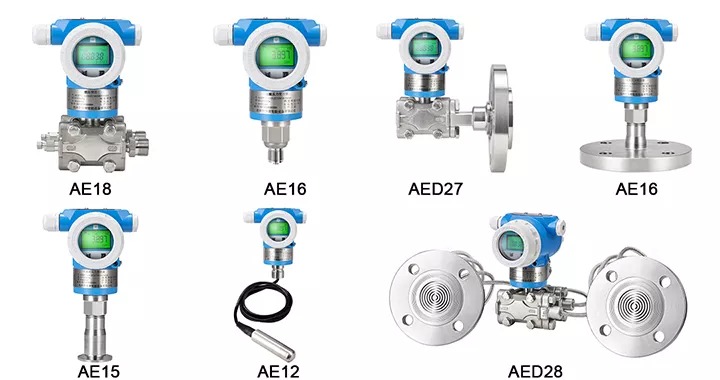

انواع ترانسمیتر فشار
1. ترانسمیتر فشار مطلق (Absolute Pressure Transmitter)
این نوع فشار را نسبت به خلأ مطلق اندازهگیری میکند. کاربرد آن در صنایع هوافضا و فرآیندهایی است که نیاز به اندازهگیری دقیق فشار مطلق دارند.
2. ترانسمیتر فشار گیج (Gauge Pressure Transmitter)
فشار را نسبت به فشار محیط اندازهگیری میکند. این نوع رایجترین مدل است و در بسیاری از صنایع مانند آب و فاضلاب یا صنایع غذایی استفاده میشود.
3. ترانسمیتر فشار اختلافی (Differential Pressure Transmitter)
اختلاف فشار بین دو نقطه را اندازهگیری میکند. برای مثال، در سیستمهای فیلتراسیون یا اندازهگیری سطح مایعات در مخازن کاربرد دارد.
4. ترانسمیتر فشار دیجیتال
این مدل مجهز به نمایشگر و قابلیت اتصال به سیستمهای هوشمند است. دقت بالایی دارد و امکان تنظیمات پیشرفته را فراهم میکند.
کاربردهای ترانسمیتر فشار
-
صنایع نفت و گاز
در خطوط انتقال نفت و گاز، کنترل فشار اهمیت فوقالعادهای دارد. ترانسمیتر فشار با پایش مداوم فشار، از خطر انفجار یا نشتی جلوگیری میکند و ایمنی سیستم را تضمین مینماید.
-
صنایع غذایی و دارویی
در فرآیندهای تولید مواد غذایی و دارویی، فشار باید در محدودهای دقیق کنترل شود تا کیفیت محصول حفظ گردد. ترانسمیتر فشار در این صنایع نقش کلیدی دارد.
-
سیستمهای آب و فاضلاب
ترانسمیتر فشار در پمپهای آب و خطوط انتقال فاضلاب استفاده میشود تا فشار در محدوده مطلوب باقی بماند و از آسیب به تجهیزات جلوگیری شود.
-
صنایع خودروسازی
در خودروها، ترانسمیتر فشار برای کنترل فشار روغن موتور، سوخت و سیستم ترمز استفاده میشود. این موضوع ایمنی و عملکرد خودرو را بهبود میبخشد.
-
تجهیزات پزشکی
در دستگاههای تنفسی و تجهیزات بیمارستانی، ترانسمیتر فشار نقش مهمی در کنترل فشار گازها دارد و ایمنی بیماران را تضمین میکند.
مزایا و اهمیت استفاده از ترانسمیتر فشار
1. افزایش ایمنی
ترانسمیتر فشار با پایش دقیق فشار، از خطرات جدی مانند انفجار یا خرابی تجهیزات جلوگیری میکند. این موضوع در صنایع حساس مانند نفت و گاز حیاتی است.
2. دقت بالا
این تجهیز قادر است فشار را با دقت بسیار بالا اندازهگیری کند. دقت بالا باعث میشود فرآیندها بهینهتر اجرا شوند و کیفیت محصولات افزایش یابد.
3. کاهش هزینههای نگهداری
با پایش مداوم فشار، مشکلات احتمالی زودتر شناسایی میشوند و از خرابیهای بزرگ جلوگیری میشود. این موضوع هزینههای تعمیر و نگهداری را کاهش میدهد.
4. امکان اتصال به سیستمهای هوشمند
ترانسمیتر فشار میتواند به سیستمهای اتوماسیون صنعتی متصل شود و دادهها را بهصورت لحظهای ارسال کند. این ویژگی مدیریت فرآیندها را سادهتر و دقیقتر میکند.
نکات مهم در انتخاب ترانسمیتر فشار
هنگام خرید ترانسمیتر فشار باید به چند عامل توجه کرد:
- محدوده فشار کاری: باید متناسب با نیاز سیستم انتخاب شود.
- نوع سیال: برخی ترانسمیترها برای آب طراحی شدهاند و برخی دیگر برای گاز یا مواد شیمیایی.
- شرایط محیطی: اگر محیط کاری دمای بالا یا شرایط انفجاری دارد، باید ترانسمیتر مناسب انتخاب شود.
- نوع خروجی سیگنال: بسته به سیستم کنترلی، خروجی آنالوگ یا دیجیتال مورد نیاز است.
- کیفیت و برند: انتخاب برند معتبر باعث افزایش اعتماد به عملکرد و دوام تجهیز میشود.
جمعبندی
ترانسمیتر فشار یکی از تجهیزات حیاتی در صنایع مختلف و حتی مصارف روزمره است. این دستگاه با اندازهگیری دقیق فشار و ارسال اطلاعات به سیستمهای کنترلی، ایمنی، بهرهوری و کیفیت فرآیندها را تضمین میکند. انواع مختلفی از ترانسمیتر فشار وجود دارد که هرکدام برای کاربردهای خاصی طراحی شدهاند. انتخاب درست این تجهیز میتواند تفاوت بزرگی در عملکرد سیستمها ایجاد کند و هزینههای نگهداری را کاهش دهد.
برای تهیه ترانسمیتر فشار باکیفیت و دریافت مشاوره تخصصی، میتوانید این محصول را از تاپکو خریداری کنید.
